一 防滲墻工程檢測內容及要求
（一）原材料及中間產品檢測

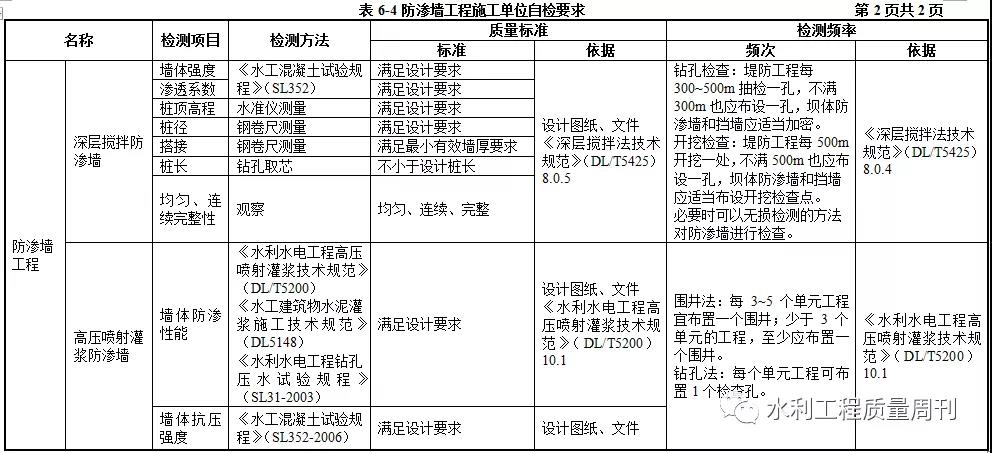

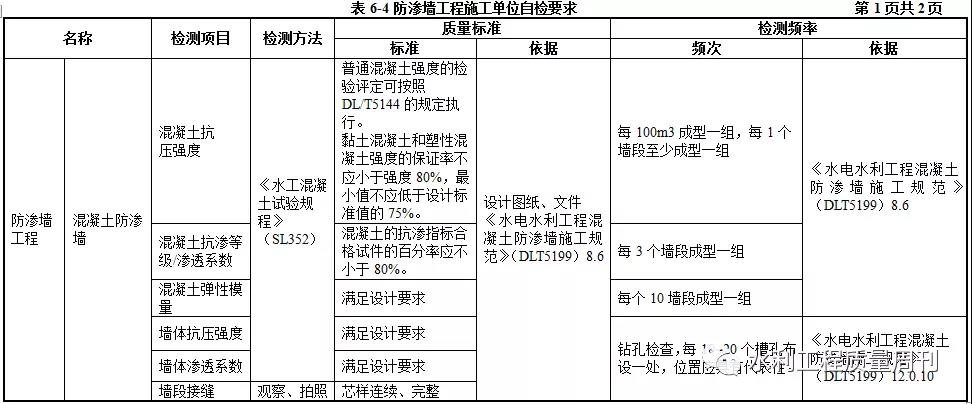

施工單位應將用于防滲墻的原材料進行自檢，各原材料送檢的頻率需滿足表6-1要求；混凝土防滲墻中間產品的質量控制和實體（墻體）檢測應滿足表6-4要求。
二 防滲墻工程實體質量檢測方法
二 防滲墻工程實體質量檢測方法
（一）混凝土防滲墻
混凝土防滲墻工程實體質量的檢測，一般根據設計文件及設計圖紙的要求，對防滲墻墻體芯樣的抗壓強度、滲透系數、墻底入巖深度、墻體外觀質量等進行檢測。條件允許時，應結合無損檢測等方法對防滲墻的連續完整性進行檢測。
1.防滲墻墻體芯樣檢測：
混凝土芯樣取樣時，可采用兩種方法：一是利用地質鉆機取樣；二是開挖后利用取芯機取樣。第一種方法優點是可對孔內混凝土整體澆筑情況進行直觀判斷，且對芯樣進行選擇的余地較大，但該方法耗時較長。第二種方法優點是開挖后可以看出防滲墻的外觀質量，但由于開挖深度有限，對深部的混凝土防滲墻質量不能進行判定。
2.防滲墻外觀質量檢測：
一般采用開挖法，在防滲墻上、下游開挖試坑，一個試坑應至少包括兩個搭接段。防滲墻及其搭接段應無斷裂、開叉、夾層、空洞等現象。
3.防滲墻入巖深度檢測：
一般采用地質鉆機在防滲墻墻體內鉆孔，防滲墻與基巖面接觸段單獨一個回次鉆進，即在待鉆至墻底以上1.0m左右時起鉆，將鉆具中芯樣倒出，再下鉆鉆進，并同時鉆入基巖不小于0.5m后才結束該回次鉆進，以便獲得混凝土與巖面膠結、孔底沉渣膠結物等資料。在防滲墻與基巖接觸段鉆進過程中，隨時觀察孔內返水顏色，及攜帶的碎屑變化，發生變化時停鉆及測量孔深，得到防滲墻底高程。基巖面高程可采用查閱施工資料或在防滲墻上、下游30cm處鉆孔等方法得到。
（二）深層攪拌防滲墻
深層攪拌防滲墻的芯樣和開挖檢測可參照混凝土防滲墻。
（三）高壓噴射灌漿防滲墻
高噴墻質量檢查宜在以下重點部位進行：地層復雜的部位；漏漿嚴重的部位；可能存在質量缺陷的部位。
高噴墻芯樣抗壓強度的檢測可參照混凝土防滲墻的方法。高噴墻的防滲性能檢測應根據墻體結構形式和深度選用圍井、鉆孔或其他方法進行檢測。
1.圍井法檢測高噴防滲墻的抗滲性能
圍井檢查宜在圍井的高噴灌漿結束7d后進行，如需開挖或取樣，宜在14d后進行。圍井檢查法適用于所有結構形式的高噴墻，并應符合以下要求：
1）可在井內開挖進行直觀檢查和取樣，并做注水或抽水試驗；亦可在圍井中心處鉆孔，做注水或抽水試驗。
2）每3~5個單元工程宜布置一個圍井；少于3個單元的工程，至少應布置一個圍井。
3）圍井各面墻體軸線圍成的平面面積，在砂土、粉土層中不宜小于3m2，礫石、卵(碎)石層中不宜小于4.5 m2。
4）圍井邊墻與被檢查墻體的技術條件應一致。
5）懸掛式高噴墻圍井底部應進行封閉。
6）注水水位高于圍井頂部時，圍井頂部應予以封閉。

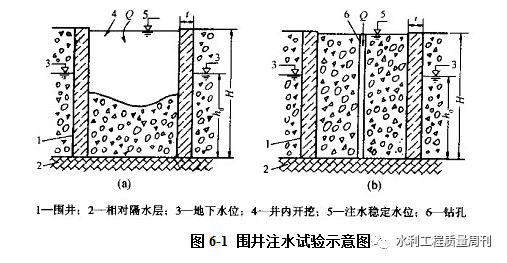

7）采用圍井法檢測高噴墻防滲性能的方法：
①將圍井開挖一定深度，然后在圍井內進行注水(或抽水)試驗，如圖(a)所示。
②也可在井中心部位鉆孔，下入過濾管，在管內進行注水(或抽水)試驗，如圖 (b)所示。
③在透水地層中進行圍井注水試驗，高噴墻的滲透系數k可按下式進行計算。式中:
k——滲透系數，m/d；
Q——穩定流量，m3/d；
t——高噴墻平均厚度，m；
L——圍井周邊高噴墻軸線長度，m；
H——圍井內試驗水位至井底的深度，m；
h0——地下水位至井底的深度，m。
2.鉆孔法靜水頭壓水試驗
鉆孔檢查宜在該部位高噴灌漿
結束28d后進行。厚度較大的和深度較小的高噴墻可選用鉆孔檢查法，并應符合以下要求：
1）每個單元工程可布置1個檢查孔。
2）檢查孔孔位宜布置在墻體中心線上的相鄰兩孔高噴凝結體的搭接處，宜自上而下分段鉆孔、取芯和進行靜水頭壓水試驗。
3）壓水試驗試段長度可根據工程具體情況確定。為了便于操作，靜水頭壓水試驗注水面可與孔口齊平。
4）透水率q值的計算可依據DL/T 5148的規定進行。
